توضیحات بیشتر
Cisco Nexus 3172TQ-10GT یک سوئیچ اترنت لایه 3 با کارایی بالا است که برای استفاده در مرکز داده و محیط های سازمانی طراحی شده است. دارای 48 پورت اترنت 10 گیگابیتی با ظرفیت سوئیچینگ تا 1.28 ترابیت بر ثانیه. سوئیچ مجهز به پورت های QSFP است که می توان از آن برای اتصال به سایر دستگاه های مجهز به QSFP با استفاده از کابل های فیبر نوری استفاده کرد. پورت های QSFP از انواع ماژول های فرستنده گیرنده مختلف، از جمله آنهایی که برای اترنت 10 گیگابیتی، اترنت 40 گیگابیتی و اترنت 100 گیگابیتی پشتیبانی می کنند. سوئیچ برای محیط های مجازی بهینه شده است و از ویژگی هایی مانند VXLAN و NVGRE برای پوشش ها و پشتیبانی از FCoE و DCB برای شبکه های ذخیره سازی پشتیبانی می کند. همچنین دارای تعدادی ویژگی امنیتی است، از جمله پشتیبانی از لیست های کنترل دسترسی (ACL)، کنترل پذیرش شبکه (NAC) و امنیت IPv6. این سوئیچ به گونه‌ای طراحی شده است که مقیاس‌پذیری بالایی داشته باشد و با استفاده از توسعه‌دهنده‌های فابریک سری Nexus 2000، چندین سوئیچ را در کنار هم قرار دهد.
قابلیت اطمینان سوئیچ سیسکو
Cisco Nexus 3172TQ یک سوئیچ اترنت لایه 3 با کارایی بالا است که برای استفاده در مرکز داده و محیط های سازمانی طراحی شده است. این به دلیل قابلیت اطمینان خود شناخته شده است، با ویژگی هایی مانند منابع تغذیه اضافی و فن ها برای اطمینان از اینکه سوئیچ حتی در صورت خرابی یکی از این قطعات، فعال باقی می ماند. این سوئیچ همچنین برای مقاومت در برابر سختی‌های محیط‌های مرکز داده، با یک شاسی فلزی مقاوم و تعدادی ویژگی برای جلوگیری از آسیب فیزیکی ساخته شده است. علاوه بر این، Nexus 3172TQ دارای تعدادی ویژگی نرم افزاری است که به اطمینان از قابلیت اطمینان آن کمک می کند، مانند پشتیبانی از Virtual PortChannel (vPC) و Enhanced vPC، که به سوئیچ اجازه می دهد به طور خودکار از خرابی پیوندها بدون تأثیر بر ترافیک شبکه بازیابی کند. به طور کلی، Nexus 3172TQ یک سوئیچ بسیار قابل اعتماد است که برای استفاده در شبکه های ماموریت بسیار مناسب است.
VLAN و پیکربندی تقسیم بندی شبکه
برای پیکربندی VLAN و تقسیم‌بندی شبکه در سوئیچ اترنت لایه 3 N3K-C3172TQ-10GT Cisco Nexus 48 Ports، می‌توانید این مراحل را دنبال کنید:
پیکربندی VLAN ها: VLAN های مورد نیاز خود را روی سوئیچ با استفاده از دستور "vlan" در حالت پیکربندی جهانی ایجاد کنید. به عنوان مثال، برای ایجاد VLAN 10، باید از دستور "vlan 10" استفاده کنید. این مرحله را برای هر VLAN که باید ایجاد کنید تکرار کنید.
اختصاص دادن VLAN به پورت ها: VLAN ها را با استفاده از دستور "switchport access vlan" در حالت پیکربندی رابط، به پورت های مناسب اختصاص دهید. به عنوان مثال، برای اختصاص VLAN 10 به رابط Ethernet1/1، باید از دستور "interface Ethernet1/1" و به دنبال آن "switchport mode access" و "switchport access vlan 10" استفاده کنید. این مرحله را برای هر پورت و VLAN تکرار کنید.
پیکربندی پورت های ترانک: اگر می خواهید چندین VLAN را روی یک پورت ارسال کنید، با استفاده از دستور "switchport mode trunk" در حالت پیکربندی رابط، پورت را به عنوان یک پورت ترانک پیکربندی کنید. همچنین می توانید با استفاده از دستور "switchport trunk allow vlan" مشخص کنید که کدام VLAN ها باید از ترانک عبور کنند. به عنوان مثال، برای اجازه دادن به VLAN های 10 و 20 برای عبور از رابط Ethernet1/2، باید از دستور "interface Ethernet1/2" و به دنبال آن "switchport mode trunk" و "switchport trunk allow vlan 10،20" استفاده کنید.
پیکربندی تقسیم بندی شبکه: اگر نیاز دارید که شبکه خود را به چندین زیرشبکه تقسیم کنید، می توانید واسط های فرعی را در رابط لایه 3 سوئیچ ایجاد کنید. به عنوان مثال، برای ایجاد یک زیرمجموعه برای VLAN 10 با آدرس IP 192.168.10.1/24، باید از دستور "interface vlan10" و سپس "ip address 192.168.10.1/24" استفاده کنید. این مرحله را برای هر زیر شبکه ای که باید ایجاد کنید تکرار کنید.
پیکربندی مسیریابی: در نهایت، باید مسیریابی بین زیرشبکه ها را پیکربندی کنید. شما می توانید این کار را با فعال کردن مسیریابی روی سوئیچ با استفاده از دستور "feature ospf" در حالت پیکربندی جهانی، و سپس پیکربندی OSPF یا پروتکل مسیریابی دیگر برای تبلیغ زیرشبکه ها انجام دهید. در صورت نیاز می توانید مسیرهای ثابت را نیز پیکربندی کنید.
با دنبال کردن این مراحل، می‌توانید VLANها و تقسیم‌بندی شبکه را روی سوئیچ اترنت لایه 3 N3K-C3172TQ-10GT Cisco Nexus 48 Ports با موفقیت پیکربندی کنید.
اطلاعات کلی در مورد این Cisco N3K-C3172TQ-10GT
سازنده: سیسکو
شماره مدل یا SKU# N3K-C3172TQ-10GT
خط تولید: Nexus
سری محصول: 3172TQ
نام محصول: سوئیچ لایه 3 Nexus 3172TQ
نوع محصول: سوئیچ لایه 3
عملکرد سوئیچ اترنت
نوع رسانه جفت پیچ خورده پشتیبانی شده
فناوری اترنت 10 گیگابیت اترنت
فناوری شبکه 10GBase-T
تعداد کل شکاف های توسعه 6
نوع اسلات توسعه QSFP+
شماره اسلات SFP مشترک
سوئیچ رابط ها / پورت های 48 پورت
تعداد کل پورت های شبکه 48
شماره پورت حلقه توکن
شماره پورت LRE
شماره پورت آپلینک
کنارگذر شماره
شماره مدولار

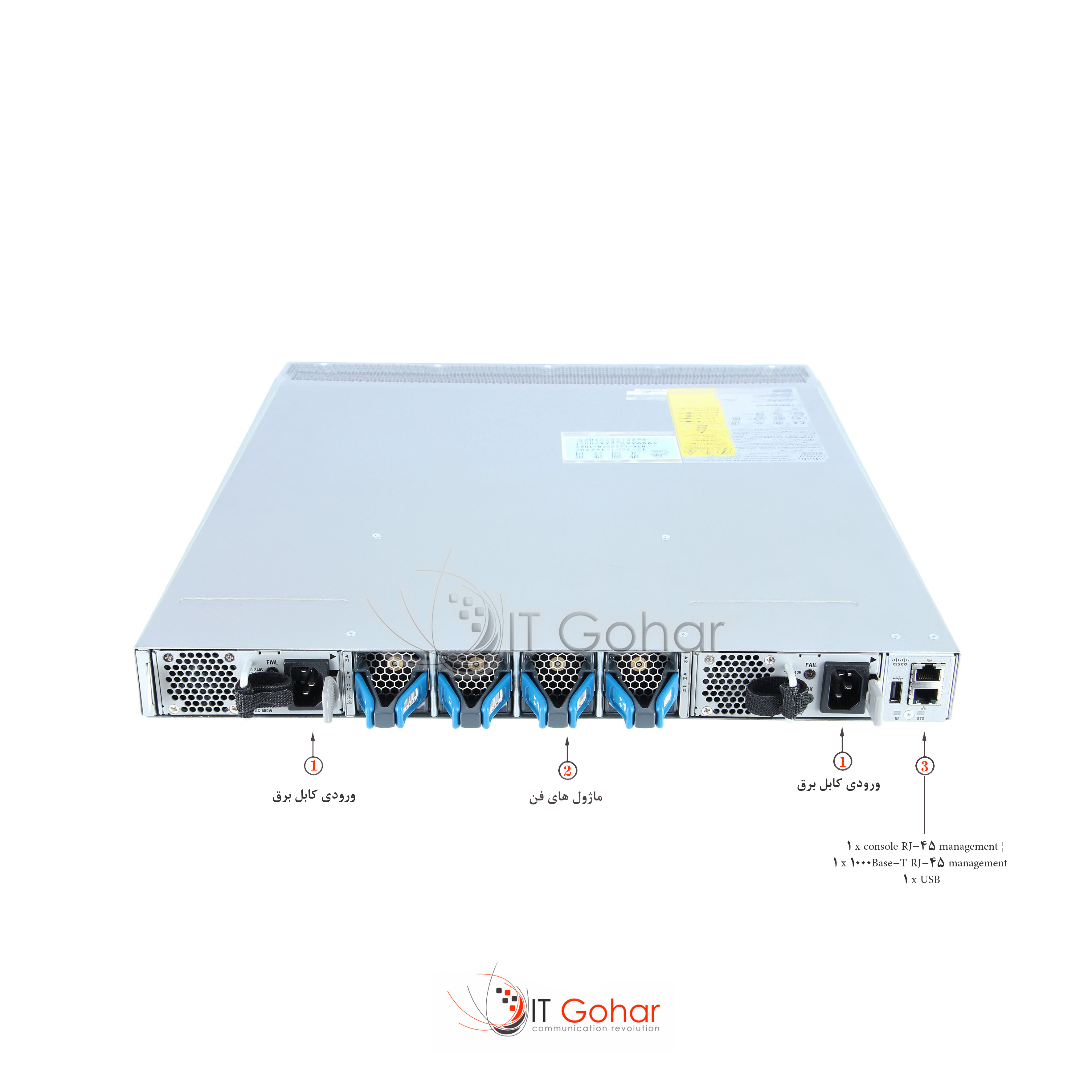

پورت مدیریت بله
USB بله
شماره پورت پشته
تعداد پورت های شبکه (RJ-45) 48
جزئیات اسلات پورت/گسترش 6 x 40 گیگابیت شکاف توسعه اترنت
جزئیات اسلات پورت/گسترش 48 x 10 گیگابیتی شبکه اترنت
قدرت محصول سری 3172TQ 48 Ports L3 Managed Switch
شماره پورت PoE (RJ-45)
ولتاژ ورودی 110 ولت AC
ولتاژ ورودی 220 ولت AC
منبع تغذیه منبع تغذیه
منبع تغذیه اضافی پشتیبانی می شود بله
ابعاد و وزن محصول
ارتفاع: 1.7 اینچ
عرض: 19.7 اینچ
عمق: 17.3 اینچ
وزن: 22 پوند
|
ابعاد و وزن |
|||
|
عمق: |
50.5 سانتی متر |
||
|
ارتفاع: |
4.4 سانتی متر |
||
|
وزن: |
10 کیلوگرم |
||
|
عرض: |
43.9 سانتی متر |
||
|
پارامترهای محیطی |
|||
|
محدوده عملکرد رطوبت: |
10 - 85٪ (غیر متراکم) |
||
|
محدوده ذخیره رطوبت: |
5 - 95٪ (غیر متراکم) |
||
|
حداکثر دمای عملیاتی: |
40 درجه سانتیگراد |
||
|
حداکثر دمای نگهداری: |
70 درجه سانتیگراد |
||
|
حداقل دمای عملیاتی: |
0 درجه سانتیگراد |
||
|
حداقل دمای نگهداری: |
-40 درجه سانتیگراد |
||
|
گسترش / اتصال |
|||
|
رابط ها: |

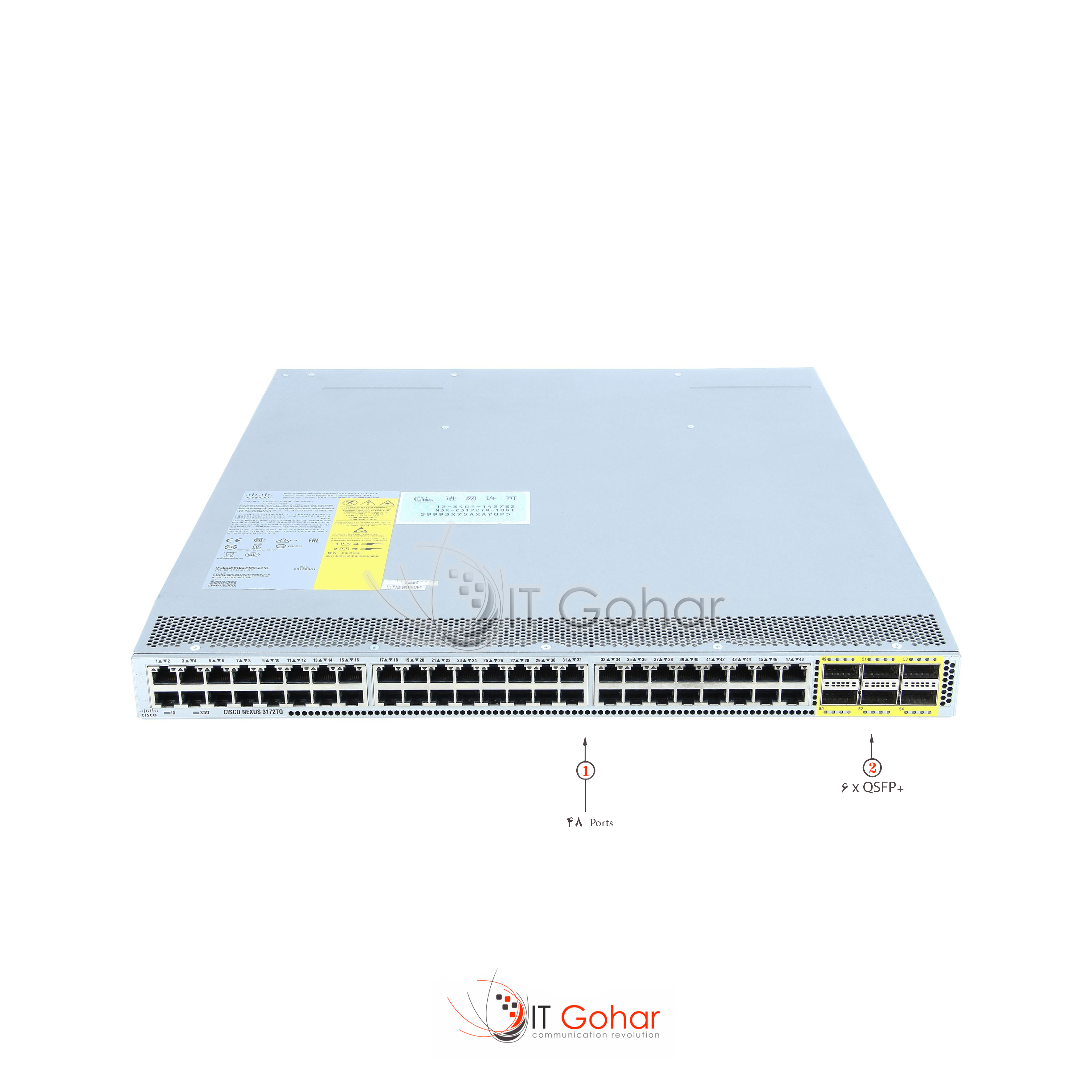

48 x 10GBase-T RJ-45 ¦ 6 x 40Gbit LAN QSFP+ ¦ ¦ 1 x 1000 Base-T RJ-45 management ¦ 1 x serial (RS-232) management ¦ 1 x USB |
||
|
عمومی |
|||
|
روش احراز هویت: |
RADIUS، TACACS+، Secure Shell نسخه 2 (SSH2) |
||
|
ظرفیت: |
رابط های مجازی (VLAN): 4096 ¦ چند نمونه پروتکل: 64 ¦ نمونه های پروتکل سریع: 512 ¦ آدرس های MAC: 288000 |
||
|
استانداردهای سازگار: |
IEEE 802.3Z ، IEEE 802.1d ، IEEE 802.1q ، IEEE 802.1p ، IEEE 802.3AD (LACP) ، IEEE 802.1W ، IEEE 802.3AE ، IEEE 802.1S ، IEEE 802.1AB (LLDP) ، IEEEE 802.3BAA |
||
|
نوع دستگاه: |
سوئیچ - 72 پورت - L3 - مدیریت شده |
||
|
نوع محفظه: |
1U قابل نصب در قفسه |
||
|
الگوریتم رمزگذاری: |
AES |
||
|
ویژگی‌ها: |
پشتیبانی از VLAN، پشتیبانی از Syslog، صف‌بندی Weighted Round Robin (WRR)، کنترل طوفان پخش، کنترل طوفان چندپخشی، کنترل طوفان Unicast، تشخیص زودهنگام تصادفی وزنی (WRED)، پشتیبانی از پروتکل درخت پوشاندن سریع (RSTP)، پروتکل درخت پوشای چندگانه ( پشتیبانی از MSTP، ردیابی DHCP، پشتیبانی از لیست کنترل دسترسی (ACL)، کیفیت خدمات (QoS)، پشتیبانی RADIUS، مسیریابی خرد EIGRP، چند مسیره با هزینه برابر (ECMP)، انتقال مسیر معکوس Unicast (URPF)، تشخیص پیوند تک جهتی (UDLD)، پشتیبانی LACP، پشتیبانی از LLDP، پشتیبانی از پروتکل روتر آماده به کار داغ (HSRP)، فن‌های اضافی قابل تعویض داغ، فناوری Virtual PortChannel (vPC) |
||
|
پشتیبانی از قاب جامبو: |
9216 بایت |
||
|
عملکرد: |
ظرفیت سوئیچینگ: 1.4 ترابیت بر ثانیه |
||
|
پورت ها: |
48 x 10GBase-T + 6 x QSFP+ |
||
|
پروتکل مدیریت از راه دور: |
SNMP 1، SNMP 2، RMON، Telnet، SNMP 3، SSH-2، CLI |
||
|
پروتکل مسیریابی: |
RIP-2، EIGRP، VRRP، OSPFv2، PIM-SM، مسیریابی IP استاتیک، PIM-SSM، MSDP، مسیریابی مبتنی بر سیاست (PBR) |
||
|
نوع فرعی: |
اترنت 10 گیگابیتی |
||
|
استانداردهای سازگار: |
CISPR 22 Class A, BSMI CNS 13438 Class A, CISPR 24, EN 61000-3-2, EN 61000-3-3, EN55024, EN55022 Class A, AS/NZS Class A, 60950-1 RoHS، UL 60950-1 نسخه دوم، FCC CFR47، CSA C22.2 شماره 60950-1 نسخه دوم، EN 60950-1 ویرایش دوم، IEC 60950-1 ویرایش دوم، VCCI کلاس A، KN24، GBN 492493، ، EN 300386 |
||
|
قدرت |
|||
|
تعداد نصب شده: |
0 (نصب شده) / 2 (حداکثر) |
||
|
دستگاه برق: |
منبع تغذیه داخلی - هات پلاگ |
||
|
افزونگی برق: |
اختیاری |
||
|
نرم افزار / سیستم مورد نیاز |
|||
|
نرم افزار شامل: |
Cisco NX-OS Layer 3 Base Services |
||
